Автомобільний кран
Автомобільним краном називають мобільний вантажопіднімальний пристрій на автомобільному (колісному або гусеничному) шасі. Для забезпечення стабільності, зміни кута нахилу установки (зокрема, вирівнювання відносно існуючого рельєфу або поверхні) і розвантаження осей під час вантажо-розвантажувальних робіт автомобільні крани обладнуються виносними опорами - аутригерами.
Класифікація автомобільних кранів
За типом шассі:
- колісні;
- гусеничні.
За типом стіли:
- з ґратчастою стрілою;
- з телескопічною стрілою;
- комбіновані.
За вантажопідйомністю:
- малий (від 4 до 8 т);
- середній (вантажопідйомність від 30 до 60 т);
- підвищеної вантажопідйомності (до 250 т).
Вантажопідйомність автомобільного крану
Вантажопідйомність - це допустима маса, з якої може працювати кран. На всіх кранах встановлюються обмежувачі, які не допускають роботу з перевищеним навантаженням з поправками на реальні умови експлуатації.
Для підбору крану важливими є вантажо-висотні характеристики. Розглянемо таблицю характеристик автомобільного крану на прикладі моделі КТА-50 виробництва Дорогобицього заводу автомобільних кранів.

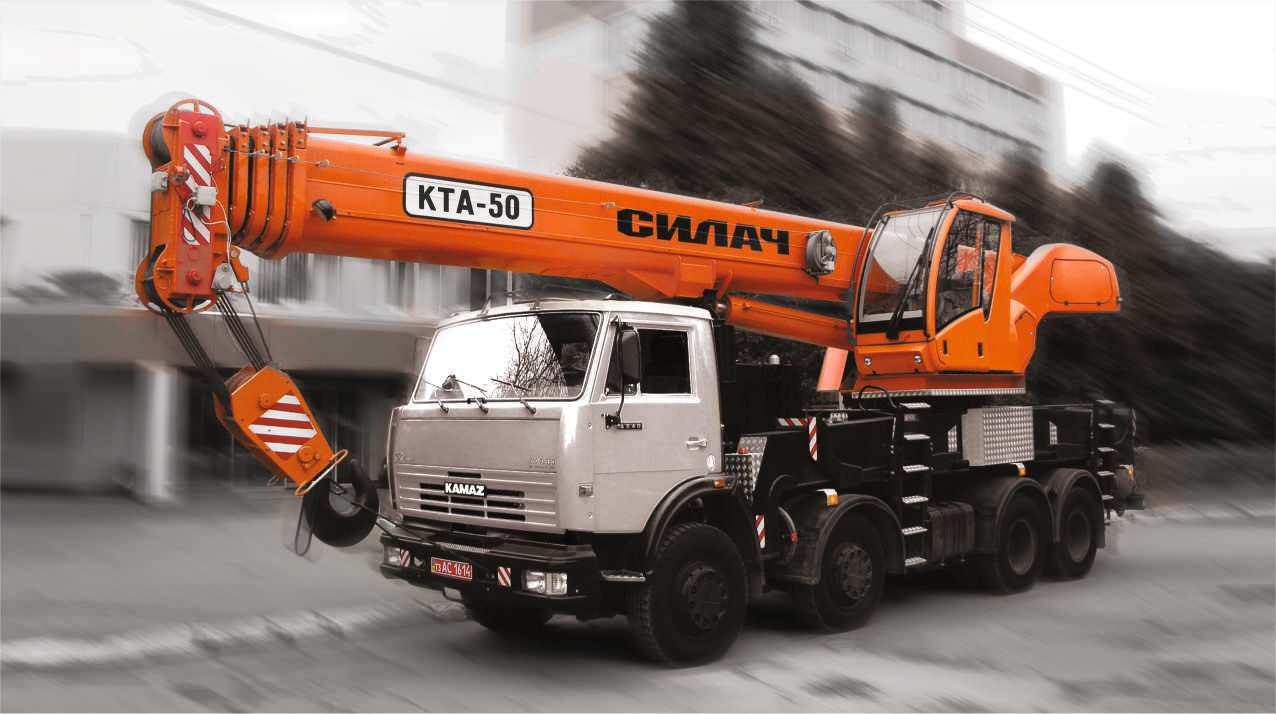

Зовнішній вигляд машини КТА-50
Вантажо-висотні характеристики кранів доступні в каталогах виробників для кожної моделі. Ці дані можна знайти на сайтах виробників, а також різноманітних сторонніх ресурсах за відповідною темою.
Вантажні характеристики крану представлені на номограмах. Номограмою називають графічне зображення попередньо визначених функціональних залежностей між двома та більше величинами, що дозволяє визначати необхідні параметри з невисокою, але прийнятною, точністю без виконання складних розрахунків.

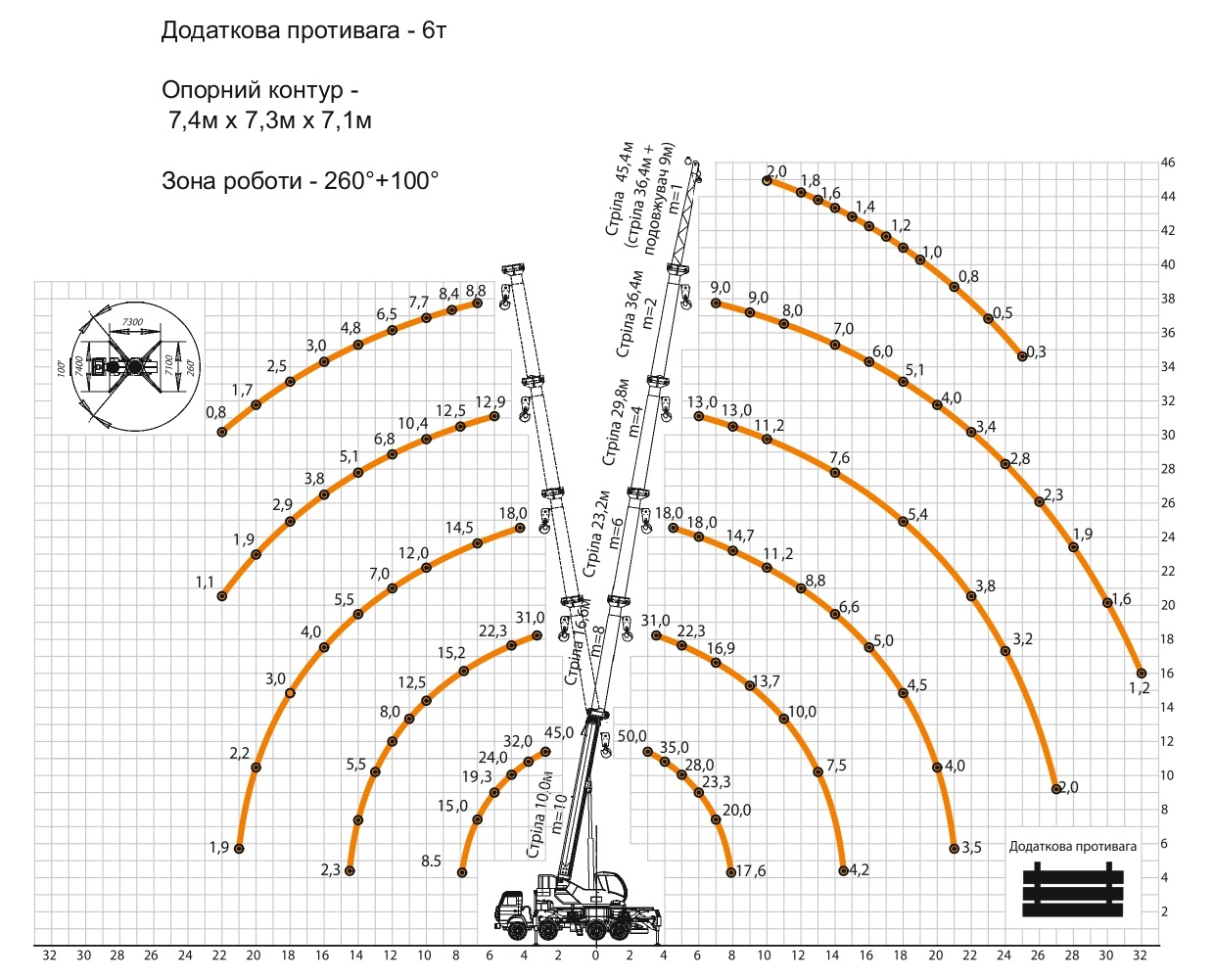

Приклад характеристик крану (КТА-50)
З наведеної ілюстрації видно, що вантажопідйомність крану змінюється зі зміною вильота стріли (відстані між віссю обертання поворотного механізму крану та центром вантажу, що підіймається).
Вантажопідйомність завжди зменшується зі збільшенням вильота, що є логічним наслідком механіки процесу. Від вильота стріли та її довжини залежить максимально допустима висота підйому вантажу, що фізично обмежується стрілою крану.
Принципи підбору автомобільного крану
Підбір вантажного крану завжди є комплексним процесом, що залежить від умов будівництва, маси та геометричних параметрів вантажу, характеристик або типу вантажу, висоти, на яку необхідно його підняти.
Висота та виліт
Як зазначалось раніше, висота підйому та виліт стріли є параметрами, що впливають на вантажопідйомність механізму, що вкупі визначає можливість його використання на конкретному об'єкті будівництва.
Знаючи необхідну висоту підйому, можна визначити, на якій висоті буде знаходитись гак крану у найвищій точці під час монтажу. Для цього необхідно врахувати висоту будівлі, зазор безпеки, висоту вантажу та довжину поліспаста крану.
Коли визначено ці параметри, необхідно розглянути умови будівництва. На будівельному майданчику повинно бути достатньо простору для розміщення крану на стоянці, з якої буде виконуватись монтаж, з дотриманням вимог безпеки й можливості виконання робіт:
- відстань від крану до будівлі, що зводиться;
- відстань від поворотного механізму до інших об'єктів;
- забезпечення відсутності об'єктів і людей в небезпечних зонах працюючого вантажопідіймального механізму;
- проїзд крану до стоянки та підвезення вантажів до місць розвантаження.
Для цього будівельний майданчик розглядається в натурі, або з геодезичної з'йомки.

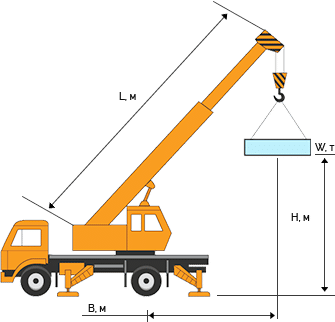

Визначивши оптимальну точку розташування крану, можна провести лінію від неї до кінця стріли, розрахованого раніше, та отримати приблизно необхідний кут нахилу стріли в екстремальному положенні та значення її довжини.
Підбір по вантажопідйомності
Знаючи висоту підйому, відстань від осі крану до точки монтажу та масу вантажу, можна вибрати конкретну модель автомобільного крану за її технічними характеристиками.
В цьому процесі будуть розглядатись як вантажо-висотні характеристики та довжина стріли, так і габарити мобільної платформи, адже цим визначається можливість маневрування машини та її розташування на будівельному майданчику.
Для остаточного вибору автомобільного крану необхідно розглянути номограми вантажопідйомності різних моделей та прийняти рішення щодо їхнього використання, зважаючи також на доступність крану, вартість купівлі або оренди, наявність кваліфікованих машиністів тощо.
Висновки
Підбір монтажного крану є комплексним процесом, але виконати його нескладно, якщо дотримуватись принципів та вимог, що покликані забезпечити його ефективність та якість. Характеристики кранів, надані виробниками, представлені у графічному вигляді, значно спрощують процес підбору крану, а ресурси, що містять оголошення про оренду та купівлю, дозволяють планування використання механізму під час виконання будівельно-монтажних робіт.
Наявність спеціаліста з розробки ПОБ, ПВР і технологічних карт може дозволити поєднати всі вимоги та принципи, забезпечивши надійний вибір техніки для індивідуальних умов будівництва.
